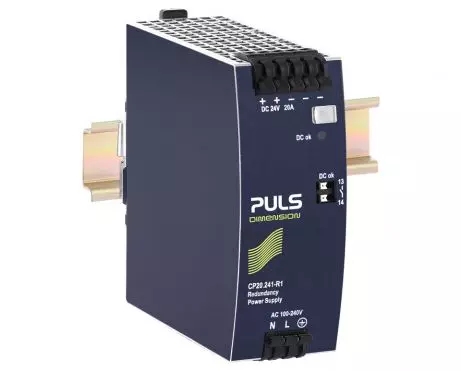

CP.20.241-R1 高可靠导轨式冗余电源

CP.20.241-R1是一款高可靠导轨式 交流输入大功率电源。该电源不仅支持交流100-240V交流输入，还可以支持直流110V--150V输入，输出是24v  20a直流。

该电源最大的优势是内置解耦功能，是一款真正可靠的冗余电源，无需冗余模块既可以组建高可靠的冗余系统。

特性：

1. AC 100-240V 宽范围输入

2. 宽度仅48mm

3. 内置的解耦Mosfet可适用于1+1与n+1冗余

4. 效率最高达到95.2%

5. 20%输出功率储备

6. HiccupPLUS 安全过载模式

7. 简单保险丝跳断：3倍额定电流12ms输出

8. 主动式功率因数校正 (PFC)

9. 最小化的浪涌电流冲击

10. 满输出功率，当温度为 -40至+60°C

11. DC-OK信号继电器触点

概述：

尺寸（宽x高x深）：48mm x 124mm x 127mm

Weight per unit (excl. packaging)：830g

安装方式：DIN导轨

工作温度范围：-40°C 至 70°C

连接端子类型：弹压式接线端子

转换效率，典型值：95.2%

功率损耗，典型值：24.2W

平均无故障时间 SN 29500 @ 40°C (h)：543000h

DC-OK信号：有

输入数据：

AC输入电压：AC100-240V (-15%/+10%)

DC输入电压：DC 110V-150V (± 20%)

谐波校正：主动式

功率因数：0.95

输入浪涌电流抑制：主动式

输入浪涌电流：10A / 4.5A

外部输入保险丝推荐：B-10A / C-10A

输出数据：

额定电压：24Vdc

调压范围：24V

输出电流范围：20A

输出电流：20A 当 24V

输出功率：480W

功率储备：20% 额外功率

降额：12W/°C 为 >60°C

电压纹波与噪声 最大值：50mVpp
